特点

两种均为QGB||系列相同缸径的气缸串联而成的双活塞气缸，两活塞运动方向相同。

QGB||-J 系列为增力气缸，前后两活塞杆联为一体，其杆端输出力为单活塞推、拉力之和，拉力为单活塞拉力二倍。此产品也可作为气压阻尼气缸应用。QGB||-C系列为三位气缸前后两活塞杆单独分开。当前缸行程（S）大于后缸行程（S1）时，前端活塞杆头有三个位置。

QGB||-J S=S1 对QGB||-C S>S1

适于前后法兰（MF1、MF2）脚架（MS1）和单双耳尾座（MP4、MP2）安装形式，其安装件与QGB||相同。

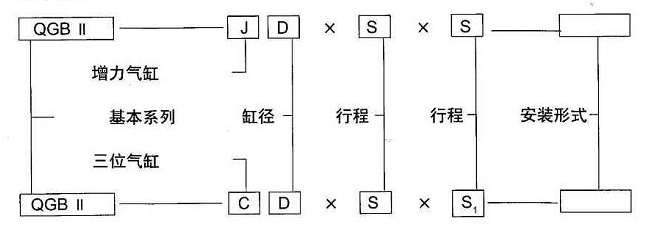

型号说明

示例

1、缸径50mm行程S为100，S1为100的后法兰式增力气缸QGB||-J50×100×100-MF2

2、缸径80mm行程S为200，S1 为100的单耳尾座式串联气缸QGB||-C80×200×100-MP4

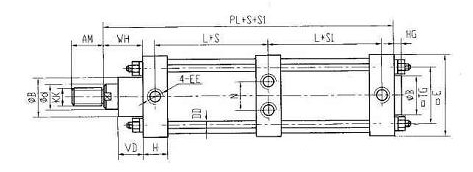

外形及安装尺寸

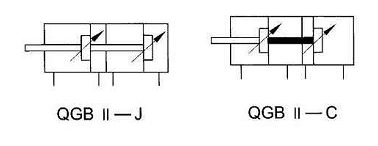

图形符号

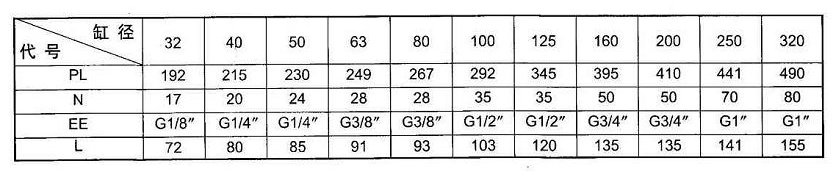

其余尺寸与QGB||相同
